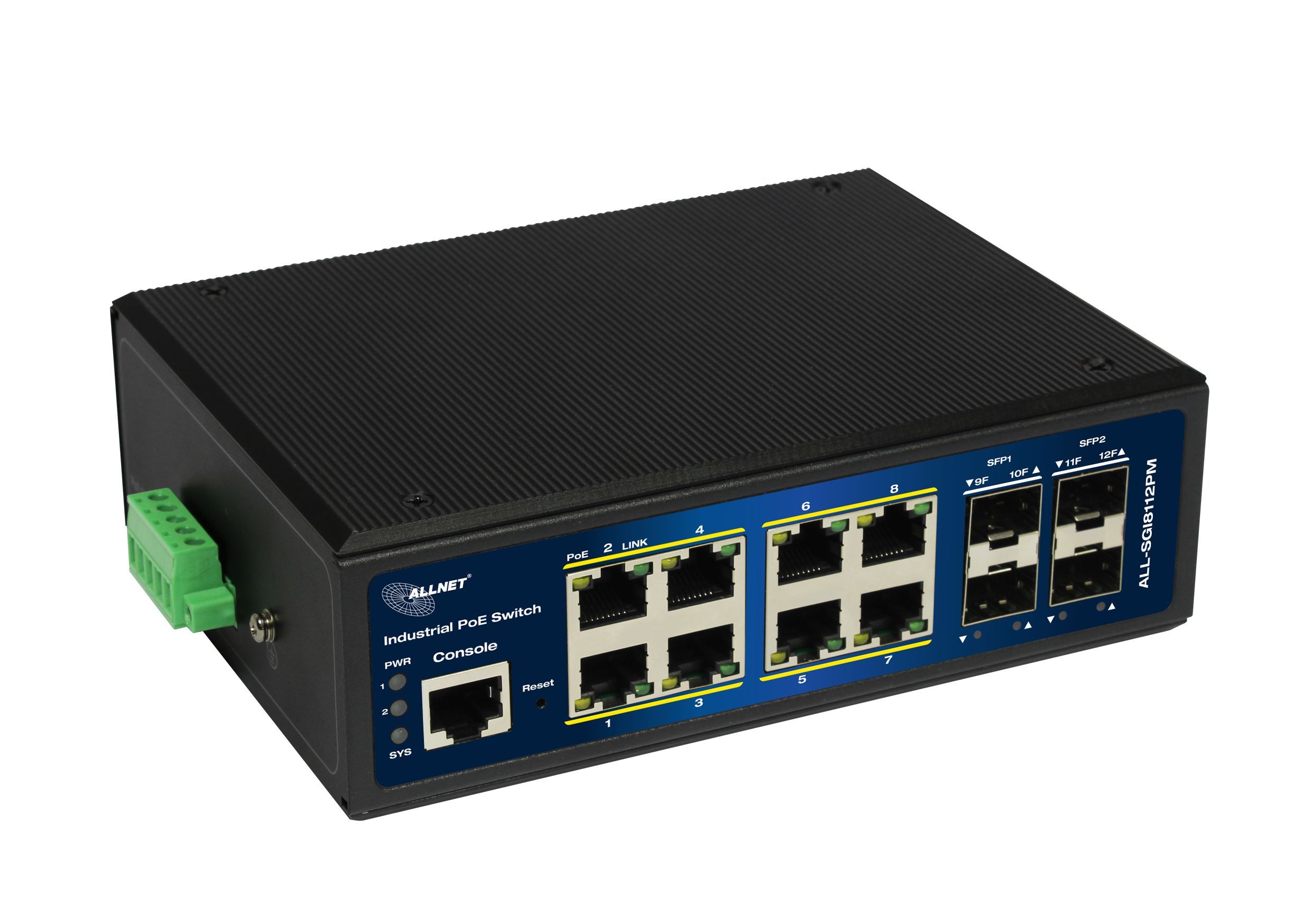

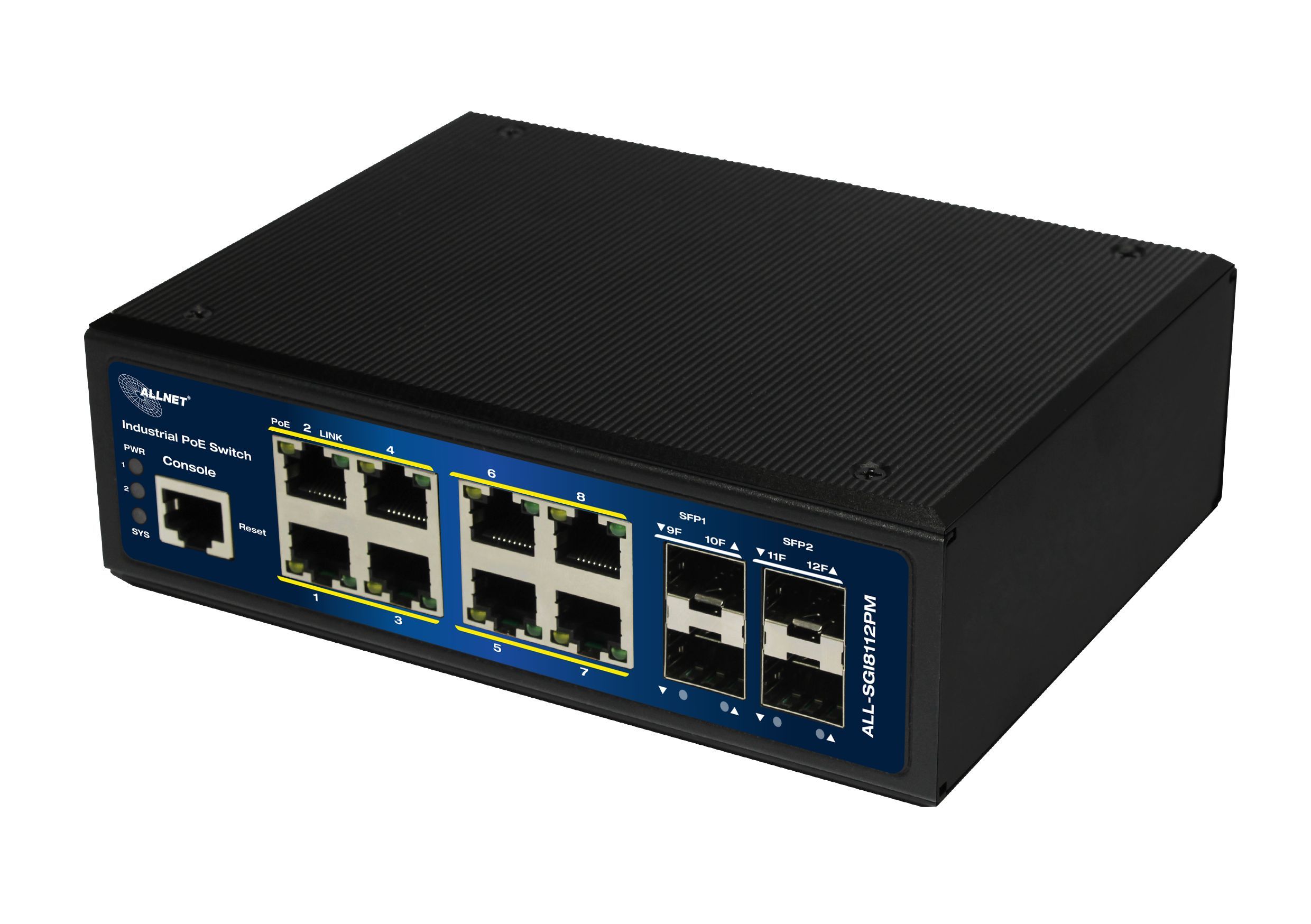

ALLNET Switch full managed industrial 12 Port Gigabit 240W / 8x PoE+ / 4x SFP / Lüfterlos / DIN / „ALL-SGI8112PM“
Highlights:
- 8-Gigabit Ports mit PoE AF-AT Unterstützung bis zu 30Watt pro Port
- 4x SFP Ports für LWL-Gbics z.b. ALL4750-INDU / ALL4751-INDU etc.
- PoE Ports 1-8 max. PoE IEEE802.3at 30W
- Layer2+ Features wie 802.1Q VLAN, Port Isolation IGMP, LLDP, PoE+ Management, IP source Guard, ACLs etc.
- Unterstützt Spaning Tree STP (802.1D) und RSTP (802.1W) und MSTP (802.1s)
- Unterstützt PoE management wie PoE Scheduling, PoE PD-alive, Port PoE Priority, Soft-Reboot PoE Non-Stop
- Unterstützt G.8032 quick ring protocol. Selbst-Heilung <20ms
- Max. PoE Budget = 240 Watt
- Lüfterloses Metallgehäuse mit optimierter Wärmeableitung
- Einfache Nutzung als Tischgerät, Wandmontage oder Hutschiene
- Erweiterter Temperaturbereich von -40°C ~ +75°C
- Hutschienenklammer im Lieferumfang
ALL-SGI8112PM Industrial Switch ist ein gemanagter Layer-2+-Gigabit-PoE-Switch mit 8-Port-Gigabit-802.3af/at-PoE- und 4-Port-Gigabit-SFP-Slot-Porst. Er wurde speziell für den Aufbau eines vollständigen Gigabit-Backbones entwickelt, um zuverlässige und schnelle Daten in anspruchsvollen industriellen Umgebungen zu übertragen und Daten über Glasfaserkabel an entfernte Netzwerke weiterzuleiten. Er verfügt über ein robustes IP40-Gehäuse und ein redundantes Stromversorgungssystem. Der Industrial-Managed-Switch bietet benutzerfreundliche, aber fortschrittliche IPv6/IPv4-Management-Schnittstellen und eine Soft-Reboot-PoE-Nonstop-Funktion. Er ist die beste Investition für die Erweiterung von Industrieunternehmen oder die Aufrüstung ihrer Netzwerkinfrastruktur.
Features:
- Unterstützung von L2+ Switching-Funktionen einschließlich 802.1Q VLAN, Mirroring, Port-Isolation, IGMP Snooping, DHCP Snooping, LLDP, PoE+ Management, IP Source Guard, ARP-Inspektion, ACLs etc.
- Unterstützung von Spanning Tree STP(802.1D) und RSTP(802.1W) und MSTP(802.1s)
- Unterstützung von erweitertem Management durch WEB, CLI, TELNET, SSH, SNMP.
- Unterstützung der Kabeldiagnose
- Zweifache Firmware-Sicherung
- Unterstützt PoE-Management, wie PoE-Zeitplan, PoE-PD-Alive, Port-PoE-Priorität, Soft-Reboot PoE N on-stop
- Unterstützt G.8032 quick ring protocol. Selbstwiederherstellungszeit <20ms
- Unterstützt IEEE1588 v2, transparente Uhr (TC)
- Unterstützt DDM, SFP digitale Diagnoseüberwachung
- Unterstützt IPV4- und IPV6-Funktionen für statisches Routing
- Unterstützt Speicher- und CPU-Überwachung
- 6KV Überspannungsschutz, 6KV Kontakt/8KV Luft ESD-Schutz
Die technische Ausstattung und das stabile Gehäuse machen den Switch zur idealen Lösung im Industriellen Bereich. Lieferung ohne Netzteil – bitte separat bestellen!
PoE-Zeitplanfunktion zur Energieeinsparung
Zum Schutz der Umwelt kann der ALL-SGI8112PM-Switch Ethernet PoE neben seiner Fähigkeit, hohe Wattleistungen zu liefern, die Stromversorgung effektiv steuern. Die PoE-Zeitplanfunktion hilft dabei, die PoE-Stromversorgung für jeden PoE-Port während bestimmter Zeitintervalle zu aktivieren oder zu deaktivieren, und ist eine leistungsstarke Funktion, die KMUs oder Unternehmen hilft, Strom und Geld zu sparen.
Geplanter PD-Neustart
Der intelligente PoE-Switch ALL-SGI8112PM ermöglicht es, jede der angeschlossenen PoE-IP-Kameras oder PoE-Wireless-Access-Points jede Woche zu einer bestimmten Zeit neu zu starten. Dadurch wird das Risiko eines Absturzes der IP-Kamera oder des AP aufgrund eines Pufferüberlaufs verringert.
Redundanter Ring mit schneller Wiederherstellung für kritische Netzwerkanwendungen
Der ALL-SGI8112PM unterstützt die redundante Ringtechnologie und verfügt über eine starke, schnelle Selbstwiederherstellungsfähigkeit, um Unterbrechungen und externe Eingriffe zu verhindern. Er integriert die fortschrittliche ITU-T G.8032 ERPS-Technologie, das Spanning Tree Protocol (802.1s MSTP) und ein redundantes Stromversorgungssystem in das industrielle Automatisierungsnetzwerk des Kunden, um die Systemzuverlässigkeit und Betriebszeit in rauen Fabrikumgebungen zu verbessern. In einem bestimmten einfachen Ringnetzwerk kann die Wiederherstellungszeit der Datenverbindung bis zu 20 ms betragen.
1588-Zeitprotokoll für industrielle Computernetzwerke
Der AALL-SGI8112PM eignet sich ideal für Telekommunikations- und Carrier-Ethernet-Anwendungen und unterstützt MEF-Servicebereitstellung und Timing-over-Packet-Lösungen für IEEE 1588 und synchrones Ethernet.
Starke Layer-2-Funktionen
Der Layer-2-Ethernet-Switch ALL-SGI8112PMkann für erweiterte Layer-2-Switch-Managementfunktionen wie dynamische Port-Link-Aggregation, 802.1Q getaggtes VLAN, Q-in-Q VLAN, privates VLAN, Multiple Spanning Tree Protocol (MSTP), QoS, Bandbreitenkontrolle, IGMP-Snooping und MLD-Snooping programmiert werden. Durch die Aggregation der unterstützenden Ports ermöglicht der ALL-SGI8112PM den Betrieb einer Hochgeschwindigkeits-Trunk-Gruppe, die über mehrere Ports verfügt und auch Fail-Over unterstützt.
Effiziente und vielfältige Verwaltungsmethoden
Für eine effiziente Verwaltung ist der ALL-SGI8112PM mit Konsolen-, Web- und SNMP-Managementschnittstellen ausgestattet.
Mit der integrierten webbasierten Verwaltungsschnittstelle bietet er eine benutzerfreundliche, plattformunabhängige Verwaltungs- und Konfigurationsmöglichkeit.
Für die textbasierte Verwaltung ist der Zugriff über Telnet und den Konsolenport möglich.
Für standardbasierte Überwachungs- und Verwaltungssoftware bietet er eine SNMPv3-Verbindung, die den Paketinhalt bei jeder Sitzung für eine sichere Fernverwaltung verschlüsselt.
Intelligenter PoE-Switch mit SFP-DDM-Funktion
DerALL-SGI8112PM unterstützt die SFP-DDM-Funktion (Digital Diagnostic Monitor), die dem Netzwerkadministrator die einfache Überwachung von Echtzeitparametern der SFP-Transceiver ermöglicht, z. B. optische Ausgangsleistung, optische Eingangsleistung, Temperatur, Laservorspannung und Transceiver-Versorgungsspannung.
Technical Details:
| Model | ALL-SGI8112PM |
| Copper Ports | 8-10/100/1000BASE-T RJ45 auto-sensing ports |
| Fiber Ports | 4-100/1000BASE-T SFP interfaces, supports 100/1000Mbps dual mode |
| PoE Ports | 8-802.3af/802.3at PoE Injector Ports |
| Console Ports | 1 x RS-232-to-RJ45 serial port (115200, 8, N, 1) |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 24Gbps/non-blocking |
| Throughput | 17.856Mpps @64 bytes |
| Address Table | 8K entries |
| Share Data Buffer | 4.1 Mb |
| Jumbo Frame | 9216 Bytes |
| SDRAM | 1Gb |
| Flash Memory | 128Mb |
| Flow Control | IEEE 802.3x pause frame for full-duplex ; Back pressure for half-duplex |
| Reset Button | >2 sec.: Factory default and reset |

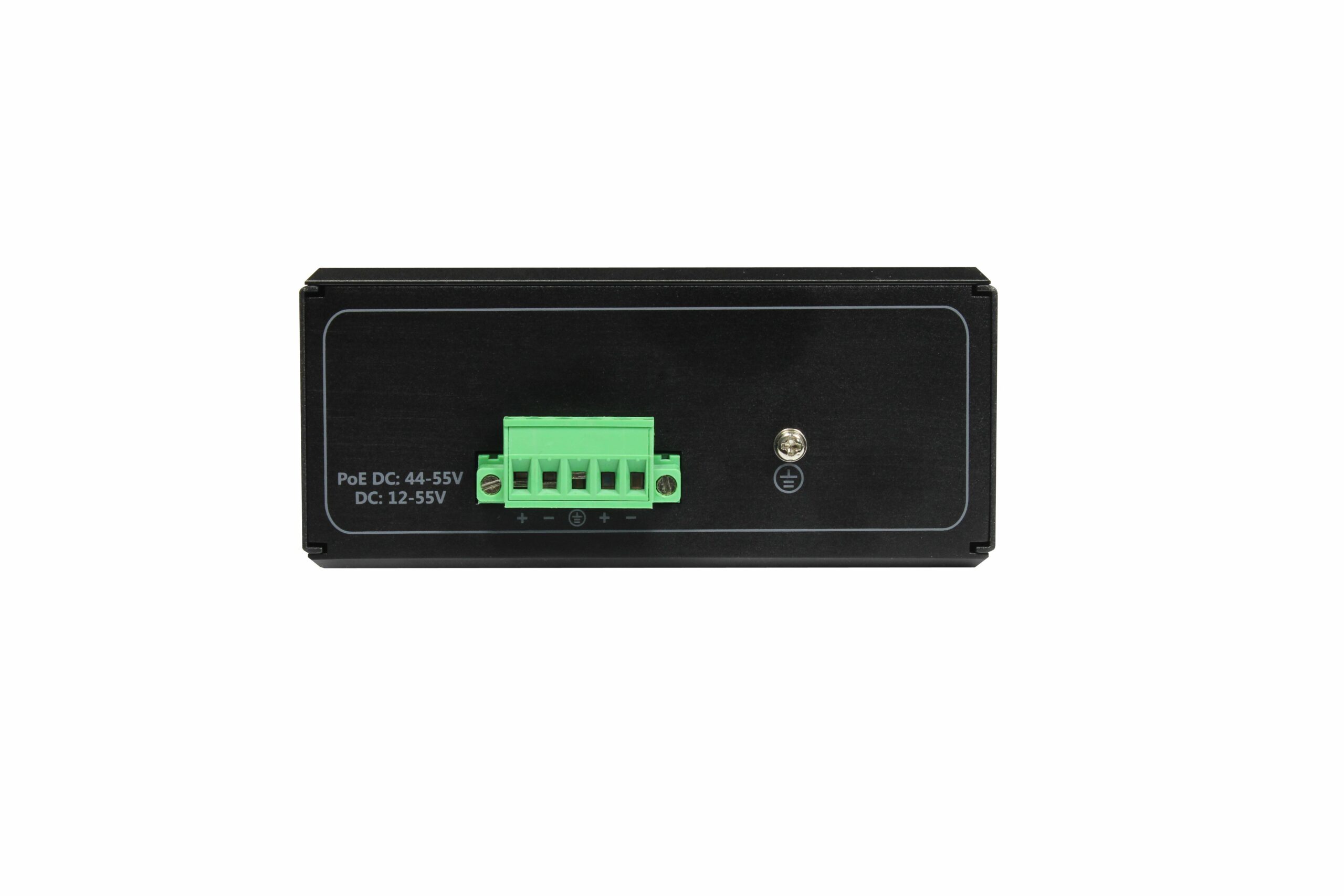

| Power Supply | 48 ~ 57 VDC, 50/60Hz,Dual DC |
| PoE Standards | IEEE 802.3af Power over Ethernet/PSE IEEE 802.3at Power over Ethernet Plus/PSE |
| PoE Power Supply Type | Per Port 52V DC, 300mA. Max. 15.4 watts (IEEE 802.3af) Per Port 52V DC, 600mA. Max. 30 watts (IEEE 802.3at) |

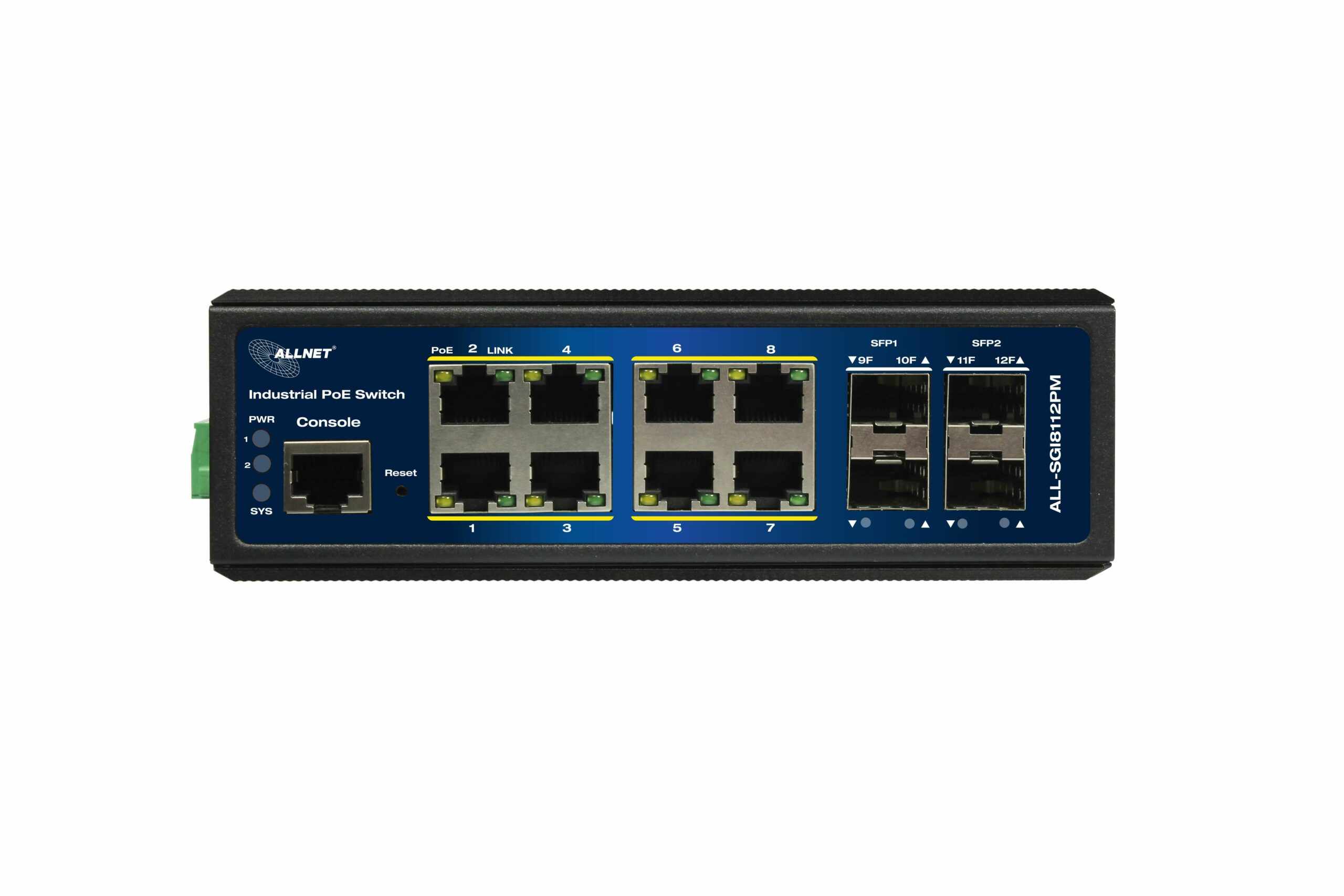

| LED Indicators | Power: Green Solid on–power work normal,off–power disconnected System:Green Blink–work normally, solid on–soft work abnormal, fast blink–soft upgrade PoE: Yellow Solid on–PoE work normally, Off–PoE doesn’t work, Blink–PoE overload 10/100/1000T RJ45 Interfaces (Port 1 to Port 8): 1000 LNK/ACT (Green), Blink–port connected with data transmission; Solid on–port connected without data transmission 100/1000Mbps SFP Interfaces (Port 9 to Port 12): Green Blink- port connected with data transmission; Solid on- port connected without data transmission |
| EMC | Surge Immunity:6KV Per: IEC61000-4-5 ESD Protection: ESD Level 4 Per: IEC61000-4-2;EFT Level 4 Per: IEC61000-4-4 |
| Dimension | 165x123x53.5mm |
| Weight | 1.0kg |
| Working Temperature | -40°C to 75°C |
| Storage Temperature | ‚-40? to 80 ? |
| MTBF | 50,000hrs |
| Port configuration | Auto-negotiation Flow Control Port Mirror: TX/RX/BOTH; Many-to-1 monitor CPU Mirror Traffic statistics |
| Link Aggregation | Static link aggregation LACP(Dynamic Trunk/Static Trunk) Algorith based on Source/Destination MAC Algorithm based on Source/Destination IP |
| MAC Table | Aging Time Static MAC address Dynamic MAC address management |
| VLAN | 4094 Active VLANs 4094 VID 802.1Q Tag VLAN Port VLAN Protocol VLAN MAC VLAN Voice VLAN 802.1ad Q-in-Q tunneling Private VLAN (Protected port) GARP/GVRP |
| ACL | 256ACLs L2, L3 e L4 Time-based ACL IP ACL MAC ACL MAC-IP ACL User-Defined ACL ICMPv6 |
| Spanning tree | 802.1D Spanning Tree Protocol (STP) 802.1w Rapid Spanning Tree Protocol (RSTP) 802.1s Multiple Spanning Tree Protocol (MSTP) Loop Guard Root Guard TC-BPDU Guard BPDU Guard BPDU Filter |
| Ring Protection | <20ms G.8032 ERPS Ring Fast Ring |
| Multicast | 256 groups IGMP v1/v2/v3 Snooping, Fast Leave MLD Snooping Multicast VLAN IGMP filter MVR Multicast Routing |
| QOS | 8 mapping IDs to 8 level priority queues CoS port-based CoS 802.1p-based CoS DSCP-based |
| Scheduling algorithms SP, WRR, SP+WRR Storm Control (Broadcast, Multicast, Unknown Unicast) Bandwidth control per port SWRR, DWRR for Scheduling Flow Redirect Precedence TOS Rate Limiting(Ingress/Egress) Stri Priority |
| Port Security MAC address filter ARP Association (Manual, ARP scanning, DHCP snooping) ARP Protection AAA DAI DoS (Denial of Service) Classification of packages based on: End.MAC, IP End, TCP / UDP Ports, Protocol Type; 802.1x Authentication (port-based e MAC-based) TACACS/TACACS+ Authentication RADIUS Authentication DHCP Filter Guest VLAN SSLv2/SSLv3/TLSv1 SSHv1/SSHv2 Restriction of WEB access based on: IP Address, And. MAC and Port; Port Isolation Loopback detection |
| SNMP v1/v2c/v3 with Full Private MIBs RMON 4 groups WEB (HTTP/HTTPS) CLI (Telnet, Console, SSHv1/v2) Firmware upgrade via console/web/TFTP Configuration Backup/Reload Dual Firmware LLDP Configuration Export/Import CDP Aware OAM (IEEE802.3ah) CFM (IEEE802.1ag) sFlow |
| Support IEEE1588v2 transparent clock |
| Other Features | DNS Client DHCP Relay DHCP Client DHCP Snooping DHCP Option 66 DHCP Option 67 DHCP Option 82 NTP/SNTP Client UPNP UDLD |
