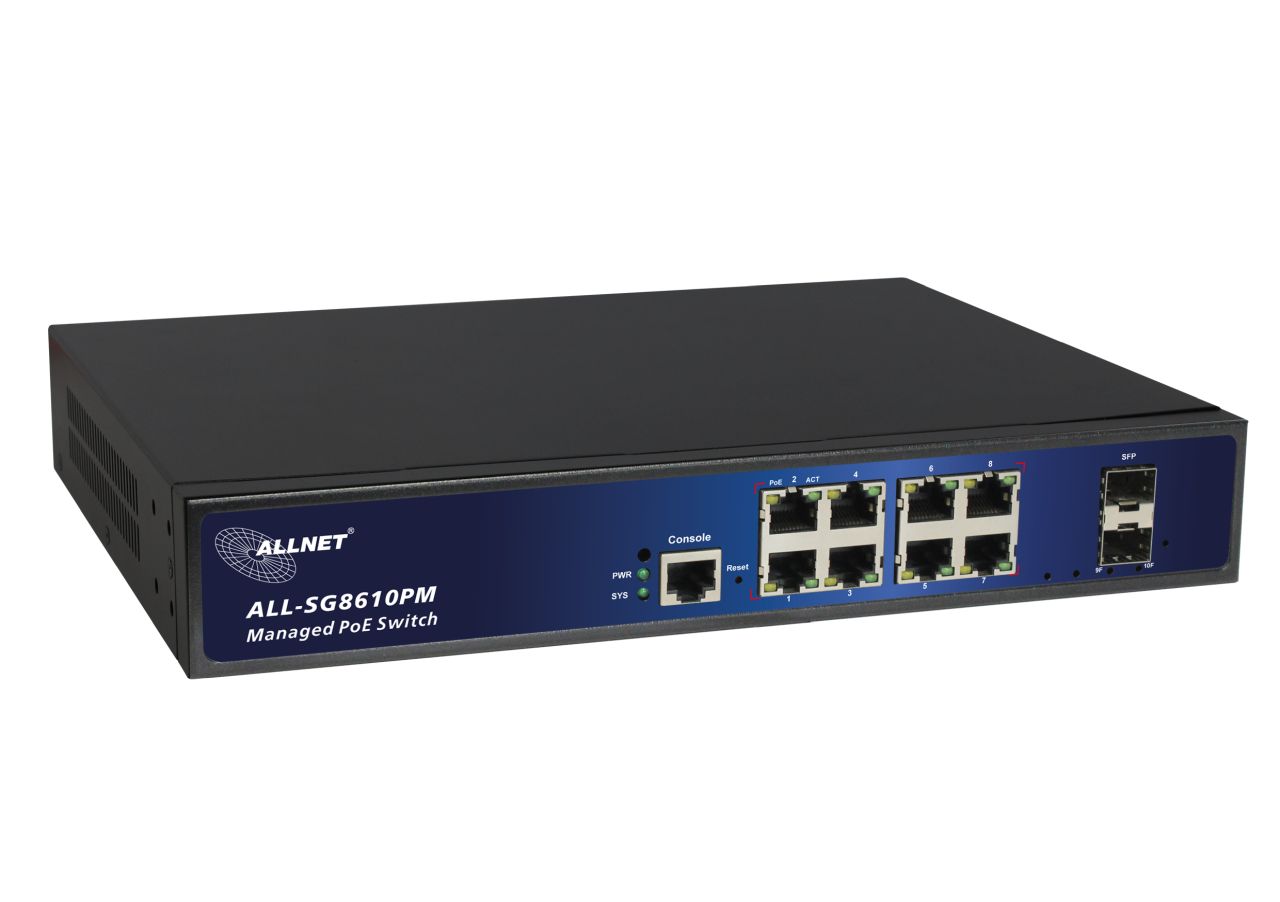

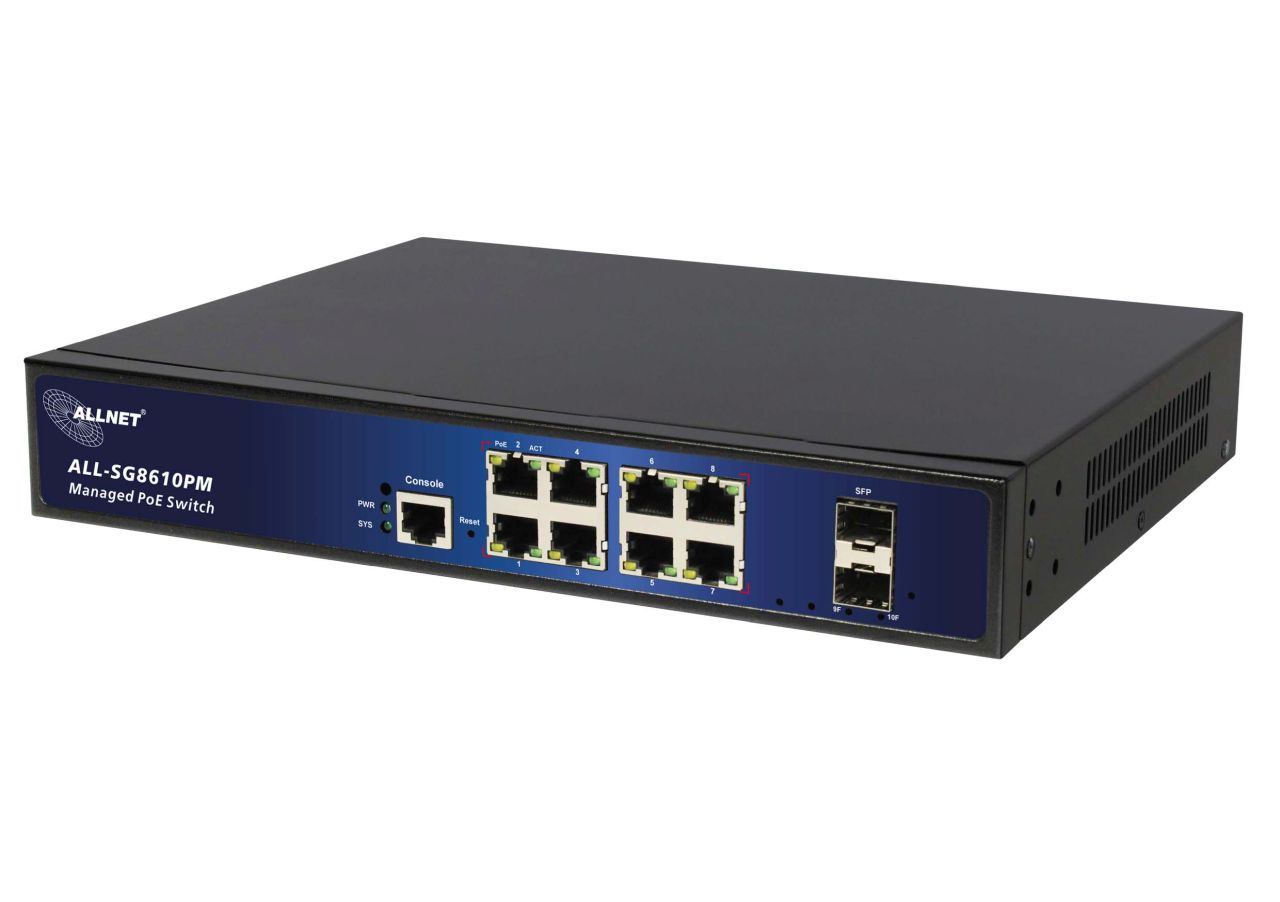

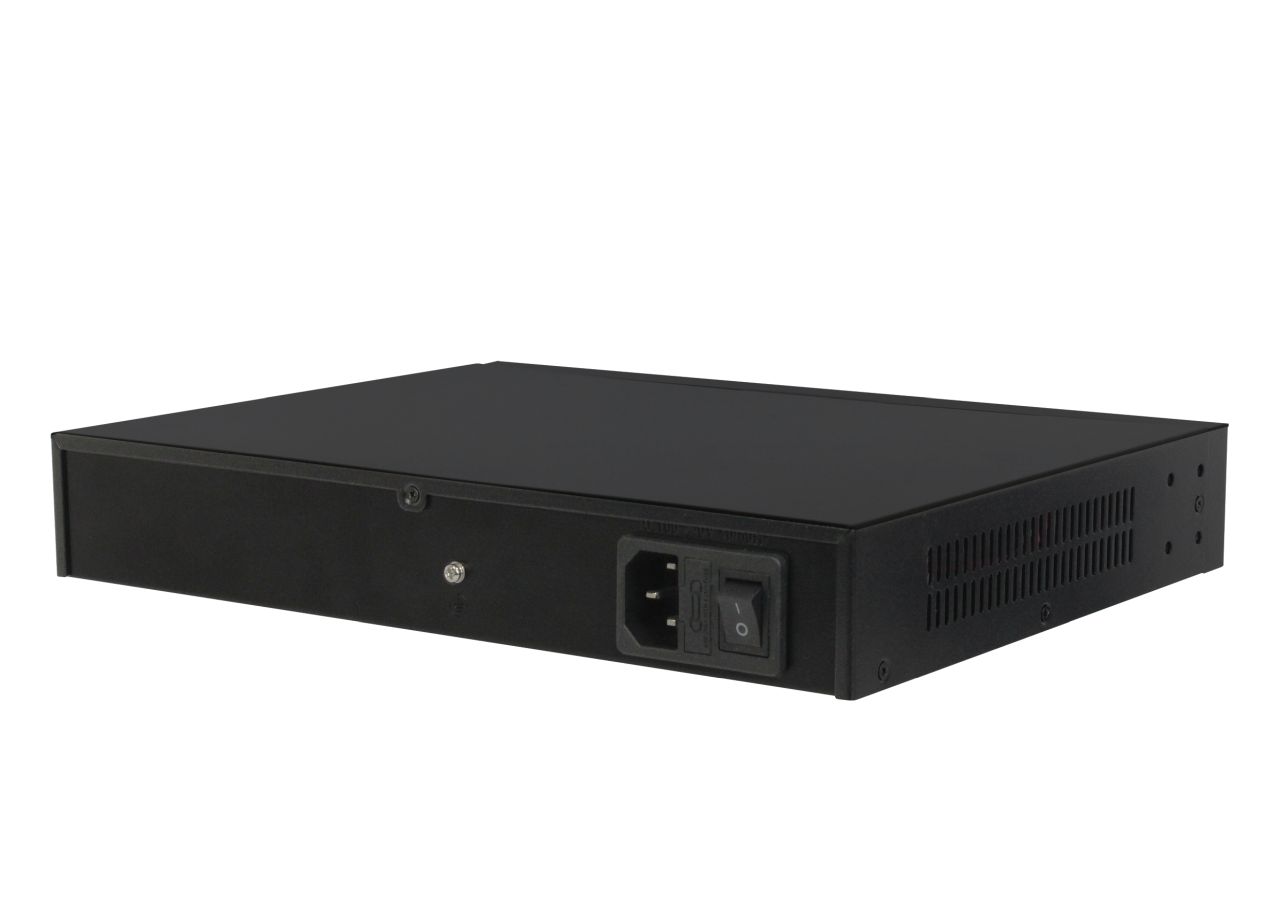

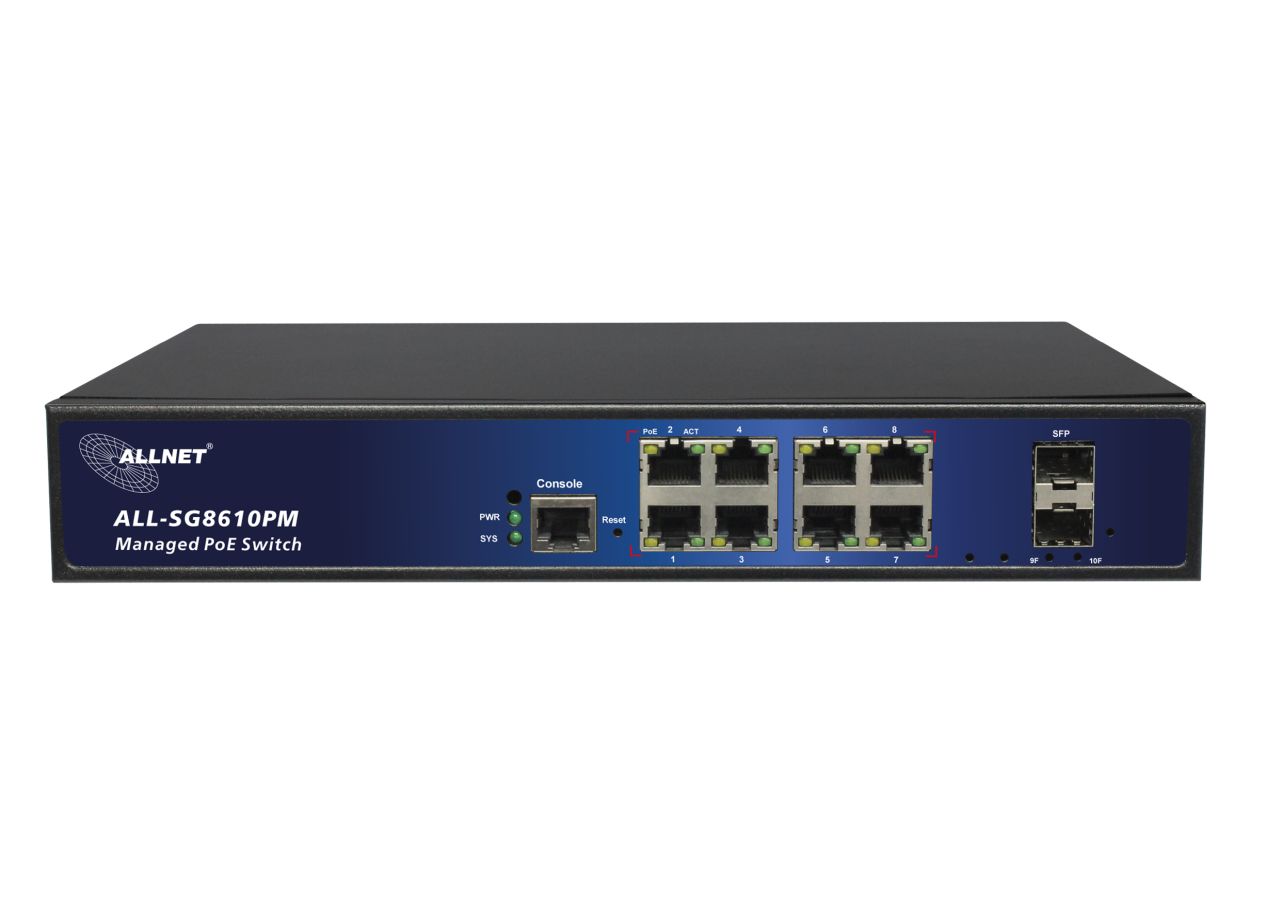

Lüfterloser 8-port Gigabit PoE Layer 2 Ethernet Switch nach IEEE802.3at mit 130W PoE Budget
Highlights:
- 8-Port 10/100/1000Mbit/s mit voller PoE Unterstützung
- 2x SFP Slots für optionale MiniGBICS
- PoE Leistung 4x a´ 30 Watt (IEEE802.3at oder 8x IEEE802.3af)
- LÜFTERLOSES DESIGN mit internem Netzteil
- Unterstützt L2+ Switching-Funktionen wie 802.1Q VLAN, Mirroring, Port-Isolation, IGMP Snooping, DHCP Snooping, LLDP, POE+ Management, IP Source Guard, ARP-Inspektion, ACLs etc.
- Unterstützung von Spanning Tree STP(802.1D) und RSTP(802.1W) und MSTP(802.1s).
- Unterstützung von erweitertem Management über WEB, CLI, TELNET, SSH, SNMP.
- Unterstützung von Kabeldiagnose und SFP DDM.
- Unterstützt PoE-Management, wie PoE-Zeitplan, PoE-PD-Alive.
- Unterstützt G.8032 quick ring Protokoll. Selbstwiederherstellungszeit <20ms.
- Unterstützt IEEE1588 v2, transparente Uhr (TC)
- Unterstützung DDM, SFP digitale Diagnoseüberwachung
- Unterstützung von IPV4- und IPV6-Funktionen für statisches Routing
- Unterstützung von Speicher- und CPU-Überwachung
- 4KV Überspannungsschutz, 6KV Kontakt/8KV Luftschutz
- PoE-Budget 130 W
Produkt-Beschreibung:
Der ALL-SG8610PM ist ein full managed Layer 2+ Gigabit PoE Switch, der über intelligente PoE-Funktionen verfügt, um die Verfügbarkeit von kritischen Geschäftsanwendungen zu verbessern. Er bietet IPv6/IPv4 Management und eine integrierte L2+ Gigabit Switching Engine zusammen mit 8*10/100/1000BASE-T Ports mit 30 Watt 802.3at PoE+ und 2 Gigabit SFP Slots. Mit einem Gesamtleistungsbudget von bis zu 130 W für verschiedene Arten von PoE-Anwendungen bietet er schnelle, sichere und kostengünstige Power-over-Ethernet-Netzwerklösungen für die IP-Überwachung in kleinen Unternehmen und Betrieben.
Der ALL-SG8610PM ist für erweiterte Switch-Management-Funktionen wie 802.1Q VLAN und Q-in-Q VLAN, Multiple Spanning Tree Protocol (MSTP), Loop und BPDU Guard, IGMP Snooping und MLD Snooping programmiert. Außerdem ist das Link Layer Discovery Protocol (LLDP) als Layer-2-Protokoll enthalten, um grundlegende Informationen über benachbarte Geräte in der lokalen Broadcast-Domäne zu ermitteln.
Umfangreiche PoE-Management-Funktion
Als gemanagter PoE-Switch für CCTV-Überwachung, drahtlose und VoIP-Netzwerke verfügt der ALL-SG8610PM über folgende spezielle PoE-Management-Funktionen:
- PoE-PD-Alive-Check
- Zeitgesteuertes Rebooten der Stromversorgung
- PoE-Zeitplan
- Überwachung der PoE-Nutzung
- Soft-Reboot PoE-Nonstop
- Priorität der PoE-Port-Einspeisung
Intelligente PD-Alive-Prüfung für eingefrorene PDs
Der industrielle PoE-Switch ALL-SG8610PM mit 24 Ports kann so konfiguriert werden, dass der Status der angeschlossenen PDs in Echtzeit überwacht wird. Sobald der PD nicht mehr funktioniert und reagiert, startet der ALL-SG8610PM die Stromversorgung des PoE-Ports neu und bringt den PD wieder zum Laufen. Außerdem wird die Zuverlässigkeit dadurch erheblich verbessert, dass der PoE-Port die PD-Stromversorgung zurücksetzt, wodurch sich der Verwaltungsaufwand für den Administrator verringert.
PoE-Zeitplanfunktion zur Energieeinsparung
Zum Schutz der Umwelt kann der AALL-SG8610PM Switch Ethernet PoE neben seiner Fähigkeit, hohe Wattleistungen zu liefern, die Stromversorgung effektiv steuern. Die PoE-Zeitplanfunktion hilft dabei, die PoE-Stromversorgung für jeden PoE-Port während bestimmter Zeitintervalle zu aktivieren oder zu deaktivieren, und ist eine leistungsstarke Funktion, die KMUs oder Unternehmen hilft, Strom und Geld zu sparen.
Geplanter PD-Neustart
Der intelligente PoE-Switch ALL-SG8610PM ermöglicht es, jede der angeschlossenen PoE-IP-Kameras oder PoE-Wireless-Access-Points jede Woche zu einer bestimmten Zeit neu zu starten. Dadurch wird das Risiko eines Absturzes der IP-Kamera oder des AP aufgrund eines Pufferüberlaufs verringert.
Redundanter Ring mit schneller Wiederherstellung für kritische Netzwerkanwendungen
Der ALL-SG8610PM unterstützt die redundante Ringtechnologie und verfügt über eine starke, schnelle Selbstwiederherstellungsfähigkeit, um Unterbrechungen und externe Eingriffe zu verhindern. Er integriert die fortschrittliche ITU-T G.8032 ERPS-Technologie, das Spanning Tree Protocol (802.1s MSTP) und ein redundantes Stromversorgungssystem in das industrielle Automatisierungsnetzwerk des Kunden, um die Systemzuverlässigkeit und Betriebszeit in rauen Fabrikumgebungen zu verbessern. In einem bestimmten einfachen Ringnetzwerk kann die Wiederherstellungszeit der Datenverbindung bis zu 20 ms betragen.
1588-Zeitprotokoll für industrielle Computernetzwerke
Der ALL-SG8610PM eignet sich ideal für Telekommunikations- und Carrier-Ethernet-Anwendungen und unterstützt MEF-Servicebereitstellung und Timing-over-Packet-Lösungen für IEEE 1588 und synchrones Ether
Starke Layer-2-Funktionen
Der Layer-2-Ethernet-Switch ALL-SG8610PM kann für erweiterte Layer-2-Switch-Managementfunktionen wie dynamische Port-Link-Aggregation, 802.1Q getaggtes VLAN, Q-in-Q VLAN, privates VLAN, Multiple Spanning Tree Protocol (MSTP), QoS, Bandbreitenkontrolle, IGMP-Snooping und MLD-Snooping programmiert werden. Durch die Aggregation der unterstützenden Ports ermöglicht der ALL-SG8610PM den Betrieb einer Hochgeschwindigkeits-Trunk-Gruppe, die über mehrere Ports verfügt und auch Fail-Over unterstützt.
Effiziente und vielfältige Verwaltungsmethoden
Für eine effiziente Verwaltung ist der ALL-SG8610PM mit Konsolen-, Web- und SNMP-Managementschnittstellen ausgestattet.
Mit der integrierten webbasierten Verwaltungsschnittstelle bietet er eine benutzerfreundliche, plattformunabhängige Verwaltungs- und Konfigurationsmöglichkeit.
Für die textbasierte Verwaltung ist der Zugriff über Telnet und den Konsolenport möglich.
Für standardbasierte Überwachungs- und Verwaltungssoftware bietet er eine SNMPv3-Verbindung, die den Paketinhalt bei jeder Sitzung für eine sichere Fernverwaltung verschlüsselt.
Intelligenter PoE-Switch mit SFP-DDM-Funktion
Der ALL-SG8610PM unterstützt die SFP-DDM-Funktion (Digital Diagnostic Monitor), die dem Netzwerkadministrator die einfache Überwachung von Echtzeitparametern der SFP-Transceiver ermöglicht, z. B. optische Ausgangsleistung, optische Eingangsleistung, Temperatur, Laservorspannung und Transceiver-Versorgungsspannung.
Technische Daten:
| Model | ALL-SG8610PM |
| Copper Ports | 8-10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| Fiber Ports | 2x1G BASE-X SFP interfaces, supports 100M/1G Mbps dual mode |
| PoE Ports | 1~8-802.3af/802.3at PoE Injector Ports |
| Console Ports | 1 x RS-232-to-RJ45 serial port (115200, 8, N, 1) |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 20 Gbps/non-blocking |
| Throughput | 14.88Mpps @64 bytes |
| Address Table | 8K entries |
| Share Data Buffer | 4 Mb |
| Jumbo Frame | 9600 Bytes |
| SDRAM | 1Gb |
| Flash Memory | 128Mb |
| Flow Control | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
| Reset Button | >2 sec.: Factory default and reset |
| Power Supply | 100~240V AC, 50/60Hz, 4A (max.) |
| Power Consumption | Max.150 watts/1122 BTU |
| PoE Standards | IEEE 802.3af Power over Ethernet/PSE IEEE 802.3at Power over Ethernet Plus/PSE |
| PoE Power Supply Type | Per Port 52V DC, 300mA. Max. 15.4 watts (IEEE 802.3af) Per Port 52V DC, 600mA. Max. 30 watts (IEEE 802.3at) |
| PoE Budget | 130W |
| LED Indicators | Power: Green Solid on- power work normal, off- power disconnected System: Green Blink -work normally, solid on- soft work abnormal, fast Blink – soft upgrade PoE: Yellow Solid on- PoE work normally, Off- PoE doesn’t work, Blink – PoE overload 10/100/1000T RJ45 Interfaces (Port 1 to Port 8): 1000 LNK/ACT (Green) Blink – port connected with data transmission; Solid on- port connected without data transmission 100/1000Mbps SFP Interfaces (Port 9 to Port 10): Green Blink – port connected with data transmission; Solid on- port connected without data transmission |
| EMC | Surge Immunity: 4KV Per: IEC61000-4-5 ESD Protection: ESD Level 4 Per: IEC61000-4-2 EFT Level 4 Per: IEC61000-4-4 |
| Layer2 Functions | |
| Port configuration | Auto-negotiation Flow Control Port Mirror: TX/RX/BOTH; Many-to-1 monitor CPU Mirror Traffic statistics |
| Link Aggregation | Static link aggregation LACP(Dynamic Trunk/Static Trunk) Algorith based on Source/Destination MAC Algorithm based on Source/Destination IP |
| MAC Table | Aging Time Static MAC address Dynamic MAC address management |
| VLAN | 4094 Active VLANs 4094 VID 802.1Q Tag VLAN Port VLAN Protocol VLAN MAC VLAN Voice VLAN 802.1ad Q-in-Q tunneling Private VLAN (Protected port) GARP/GVRP |
| ACL | 256ACLs L2, L3 e L4 Time-based ACL IP ACL MAC ACL MAC-IP ACL User-Defined ACL ICMPv6 |
| Spanning tree | 802.1D Spanning Tree Protocol (STP) Loop Guard BPDU Guard |
| Ring Protection | <20ms G.8032 ERPS Ring Fast Ring |
| Multicast | 256 groups IGMP v1/v2/v3 Snooping, Fast Leave MLD Snooping Multicast VLAN IGMP filter MVR Multicast Routing |
| QOS | 8 mapping IDs to 8 level priority queues CoS port-based CoS 802.1p-based CoS DSCP-based Scheduling algorithms SP, WRR, SP+WRR Storm Control (Broadcast, Multicast, Unknown Unicast) Bandwidth control per port SWRR, DWRR for Scheduling Flow Redirect Precedence TOS Rate Limiting (Ingress/Egress) Stri Priority |
| Security Features | Port Security MAC address filter ARP Association (Manual, ARP scanning, DHCP snooping) ARP Protection AAA DAI DoS (Denial of Service) Classification of packages based on: End.MAC, IP End, TCP / UDP Ports, Protocol Type; 802.1x Authentication (port-based e MAC-based) TACACS/TACACS+ Authentication RADIUS Authentication DHCP Filter Guest VLAN SSLv2/SSLv3/TLSv1 SSHv1/SSHv2 Restriction of WEB access based on: IP Address, And. MAC and Port; Port Isolation Loopback detection |
| Management | SNMP v1/v2c/v3 with Full Private MIBs RMON 4 groups Configuration Backup/Reload Dual Firmware LLDP OAM (IEEE802.3ah) |
| Synchronization, IEEE1588 | Support IEEE1588v2 transparent clock |
| Other Features | DNS Client UPNP UDLD |
| PoE management | Total PoE power budget control Per port PoE function enable/disable PoE admin-mode control PoE port power feeding priority Per PoE port power limitation PD classification detection PD alive check PoE schedule Soft-reboot PoE Non-stop |
| Maintenance | Cable Diagnostics Ping SFP DDM (Digital Diagnostics Monitoring) Thermal protection System log (Local and Remote) Memory and CPU Monitoring |
| Layer 3 functions | |
| Static Routing | IPv4 Unicast: Static Routing(Software Base) IPv6 Unicast: Static Routing(Software Base) |
| IPV6 | IPv6 neighbor discovery (ND) Path maximum transmission unit (MTU) discovery Internet Control Message Protocol (ICMP) version 6 TCPv6/UDPv6 Ping6 Telnet(v6) Http/Https Interface IPV6 ACL IPV6 |
| Dimension | 280x213x44.5mm |
| Weight | 2 kg |
| Working Temperature | -10°C to 45°C |
| Storage Temperature | -20°C to 70°C |
| MTBF | 50,000hrs |
