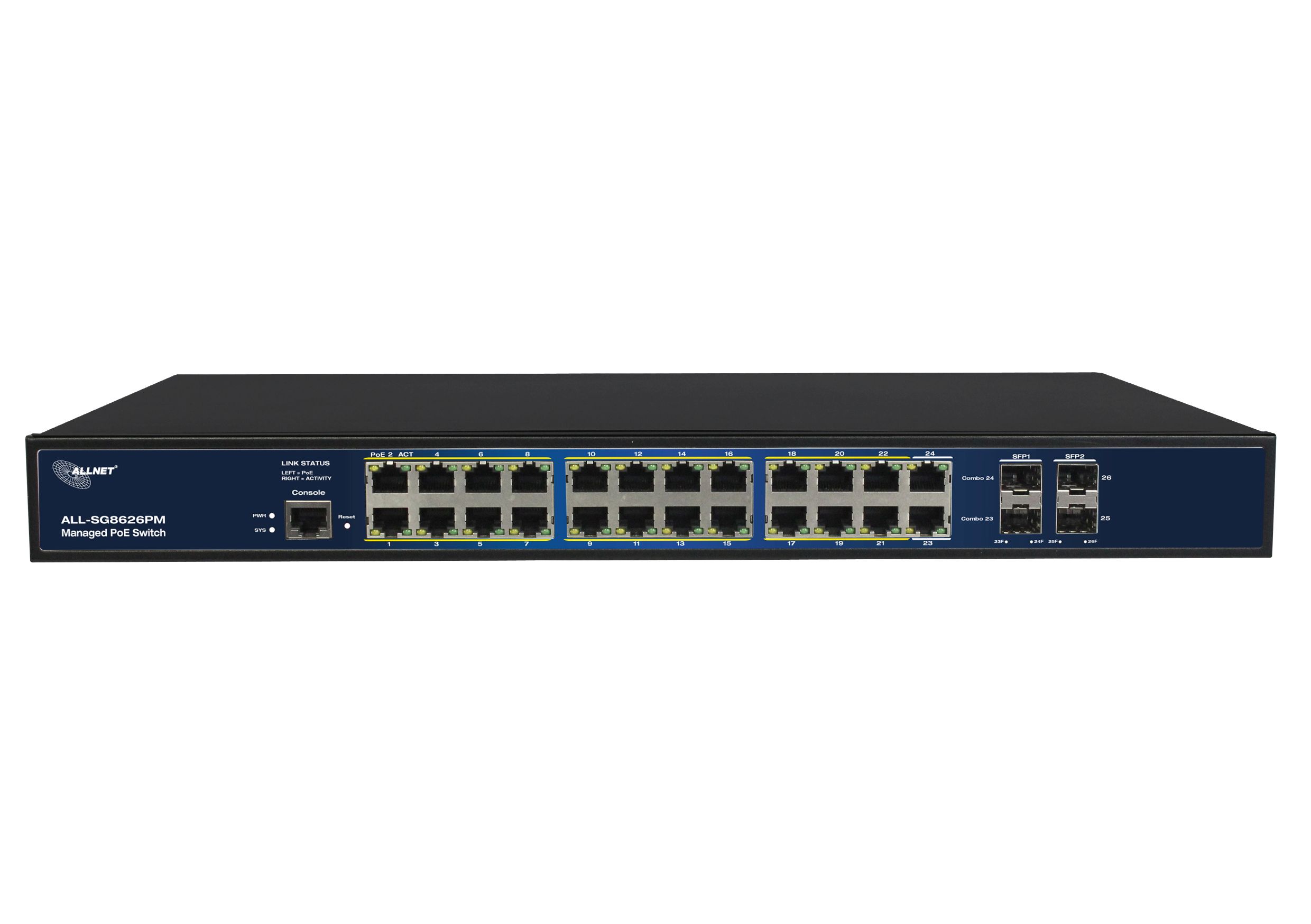

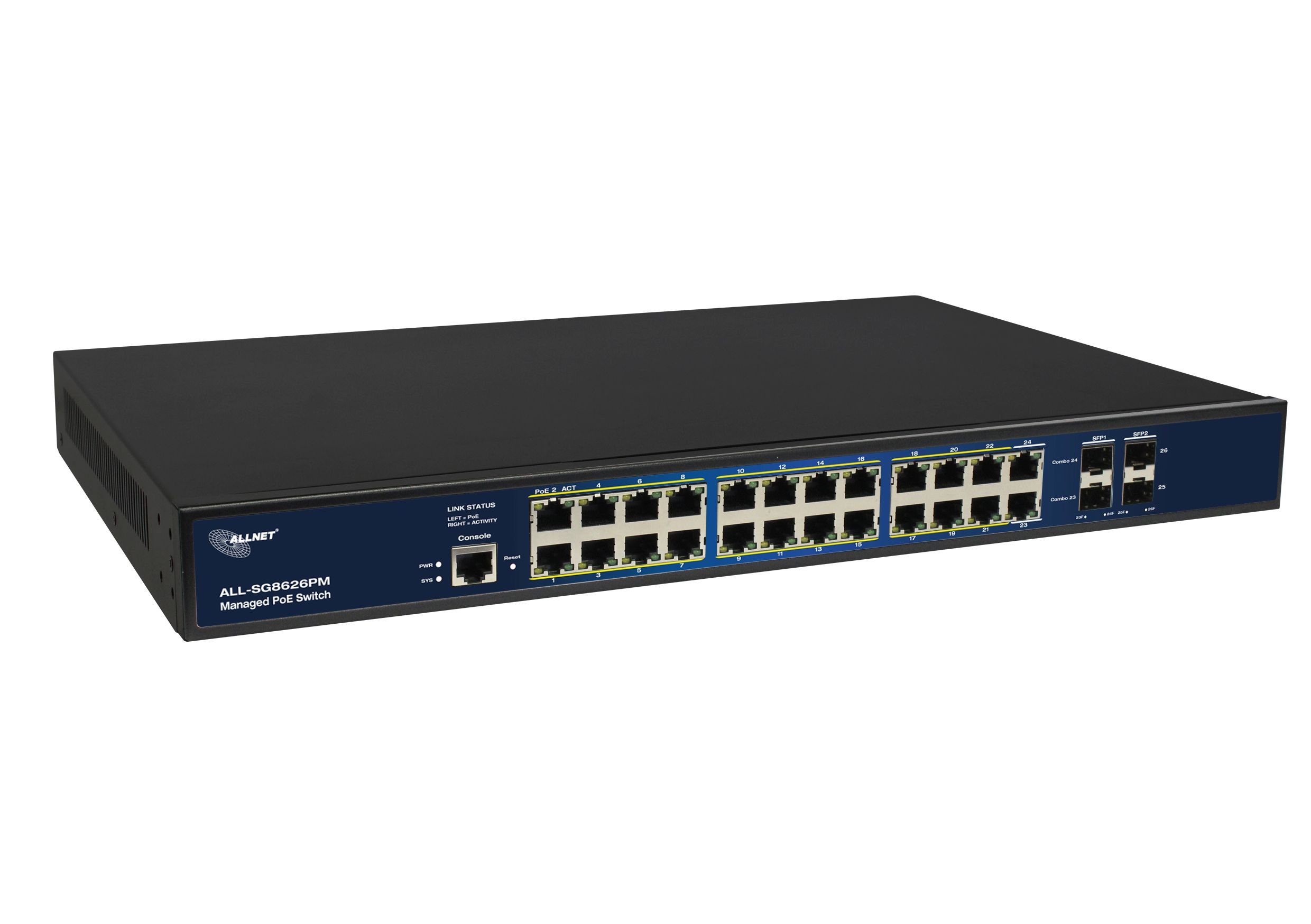

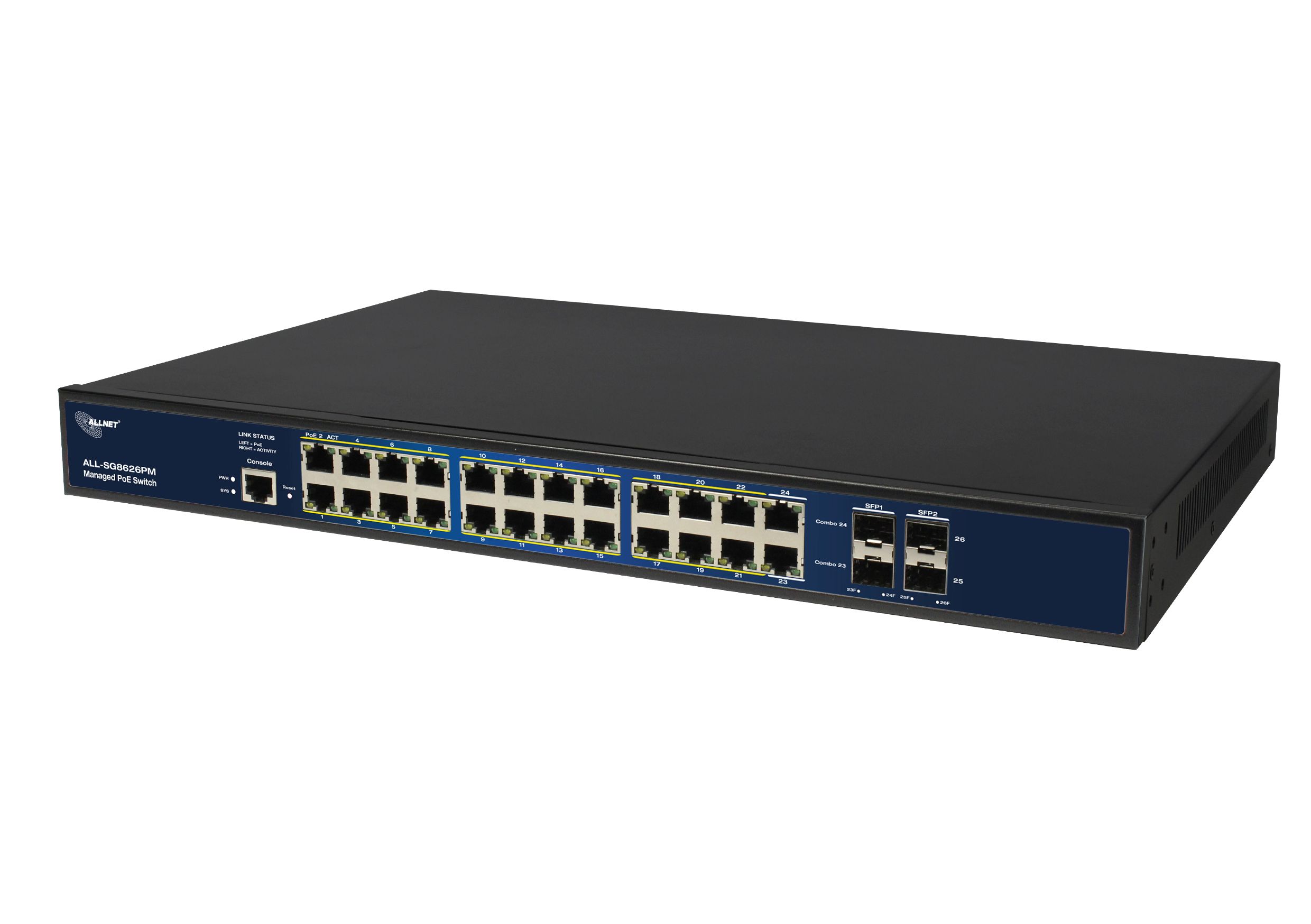

Kostengünstiger 24 Port Smart Managed Gigabit Layer-2 Switch +2x SFP MiniGbic Slots ohne Lüfter für Desktop und 19″ Rackinstallation
Highlights:
- 24 Port Gigabit Layer2+ Switch Architektur
- Port 23/24 Combo Ports für TP oder SFP (1G) und Port 25/26 SFP (1G) Slots
- Unterstützt verschiedene PoE-Management-Funktionen, einschließlich PoE-Shedule, PoE-PD-Alive usw.
- Unterstützt SFP DDM & Kabeldiagnose
- Unterstützt G.8032 ERPS, Selbsterkennungszeit < 20 ms
- Unterstützt 1588 V2.0, transparente Uhr
- Unterstützt Port-Aggregation
- 4KV Überspannungsschutz, 6KV Kontakt/8KV Luft ESD-Schutz
- Total-Lüfterlos, keine nervende Geräusche mehr… max. 390W Budget
- 19″Zoll-Winkel oder Wand/Tischmontage möglich

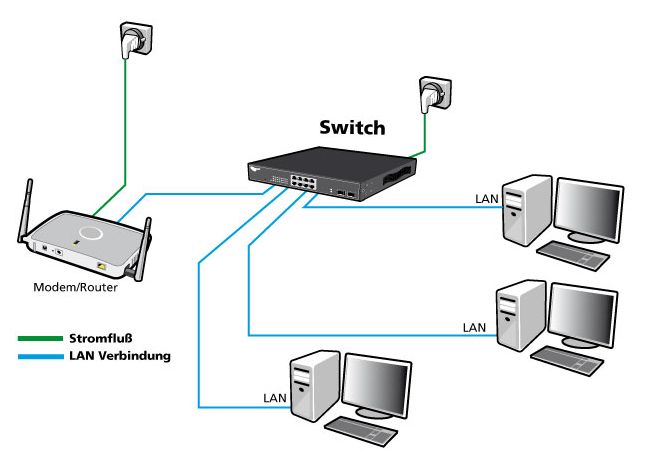

Der neue ALLNET ALL-SG8626PM Switch stellt eine optimale Basis für kleine und mittlere Arbeitsgruppen mit hohem Netzwerk- und Datenaufkommen dar und ermöglicht eine schnelle Datenübertragung im Netzwerk. Mit insgesamt 22 abwärtskompatiblen Gigabit PoE Ports sind die angebundenen PoE Endgeräte zuverlässig und leistungsstark miteinander verbunden.
Durch das lüfterlose Design ist der ALL-SG8626PM auch ideal in Büroumgebung einsetzbar, da keinerlei störende Geräusche erzeugt werden. Der Switch ist Layer 2+ Full Managed und unterstützt somit alle nötigen Standards wie QoS, VLAN, Spanning Tree, IGMP Snooping bis hin zu Link Layer Discovery Protokol. Das sorgt für höchste Performance & Sicherheit in ihrem Netzwerk.

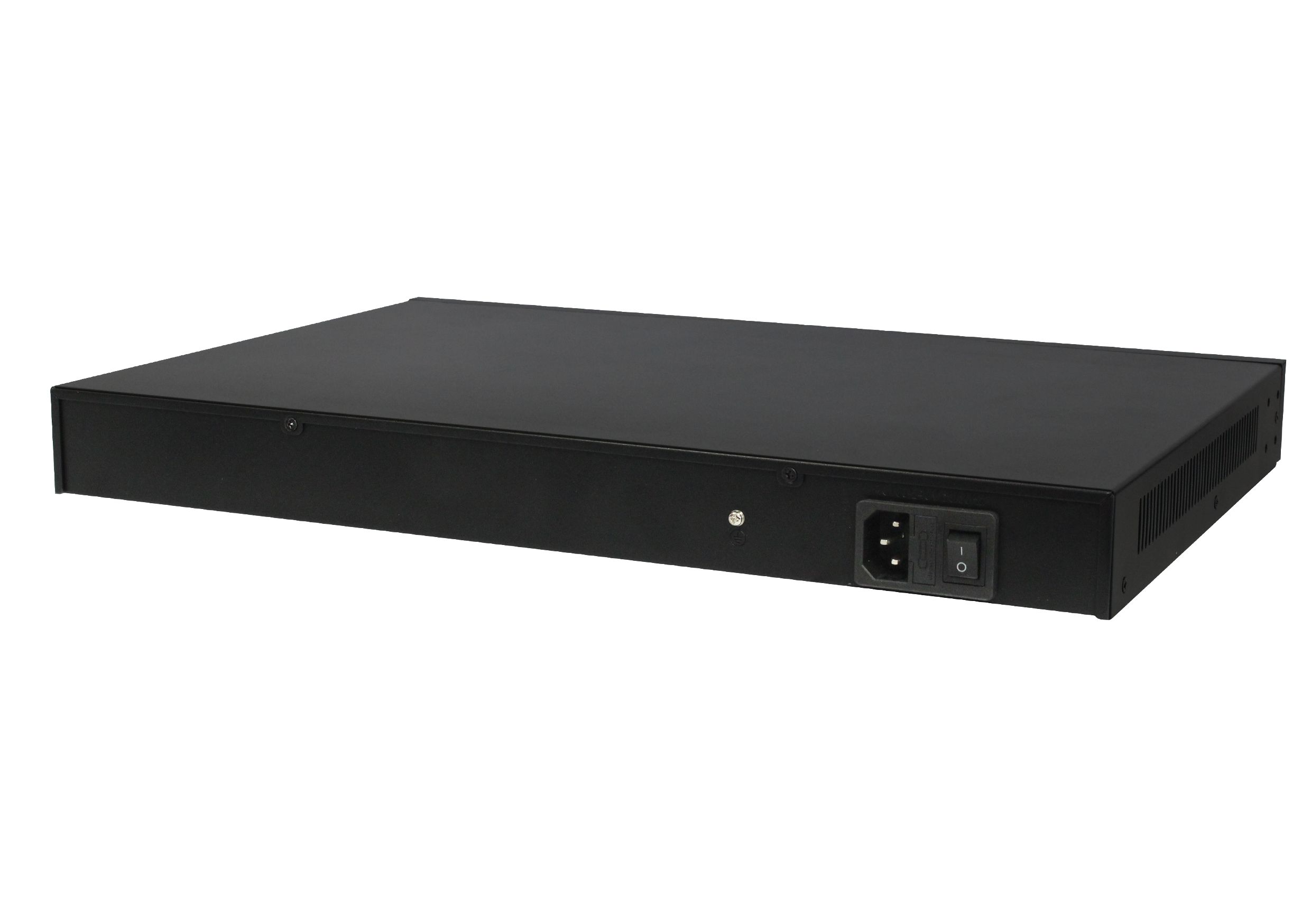

Das robuste Gehäuse aus Metall ist sowohl für die Montage im 19“ Schrank, als auch zur Wandmontage geeignet. ALL-SG8626PM verfügt darüberhinaus noch über 2x SFP miniGBIC Slots, um auch abgelegene Server/Uplink-Endgeräte über Lichwellenkabel anzubinden.
ALL-SG8626PM ist ein Layer 2+ Full Managed Switch PoE, der 24**10/100/1000M RJ45 Ports und 4*1G Uplink SFP Slot Ports (2 Shared Combo) bietet, mit 24 Port PoE mit IEEE802.3 af/at Standards, Single Port POE Power Output bis zu 30W.
Umfangreiche PoE-Management-Funktion
Als gemanagter PoE-Switch für CCTV-Überwachung, drahtlose und VoIP-Netzwerke verfügt der ALL-SG8626PM über folgende spezielle PoE-Management-Funktionen:
- PoE-PD-Alive-Check
- Zeitgesteuertes Rebooten der Stromversorgung
- PoE-Zeitplan
- Überwachung der PoE-Nutzung
- Soft-Reboot PoE-Nonstop
- Priorität der PoE-Port-Einspeisung
Intelligente PD-Alive-Prüfung für eingefrorene PDs
Der industrielle PoE-Switch ALL-SG8626PM mit 24 Ports kann so konfiguriert werden, dass der Status der angeschlossenen PDs in Echtzeit überwacht wird. Sobald der PD nicht mehr funktioniert und reagiert, startet der ALL-SG8626PM die Stromversorgung des PoE-Ports neu und bringt den PD wieder zum Laufen. Außerdem wird die Zuverlässigkeit dadurch erheblich verbessert, dass der PoE-Port die PD-Stromversorgung zurücksetzt, wodurch sich der Verwaltungsaufwand für den Administrator verringert.
PoE-Zeitplanfunktion zur Energieeinsparung
Zum Schutz der Umwelt kann der ALL-SG8626PM-Switch Ethernet PoE neben seiner Fähigkeit, hohe Wattleistungen zu liefern, die Stromversorgung effektiv steuern. Die PoE-Zeitplanfunktion hilft dabei, die PoE-Stromversorgung für jeden PoE-Port während bestimmter Zeitintervalle zu aktivieren oder zu deaktivieren, und ist eine leistungsstarke Funktion, die KMUs oder Unternehmen hilft, Strom und Geld zu sparen.
Geplanter PD-Neustart
Der intelligente PoE-Switch ALL-SG8626PM ermöglicht es, jede der angeschlossenen PoE-IP-Kameras oder PoE-Wireless-Access-Points jede Woche zu einer bestimmten Zeit neu zu starten. Dadurch wird das Risiko eines Absturzes der IP-Kamera oder des AP aufgrund eines Pufferüberlaufs verringert.
Redundanter Ring mit schneller Wiederherstellung für kritische Netzwerkanwendungen
Der ALL-SG8626PM unterstützt die redundante Ringtechnologie und verfügt über eine starke, schnelle Selbstwiederherstellungsfähigkeit, um Unterbrechungen und externe Eingriffe zu verhindern. Er integriert die fortschrittliche ITU-T G.8032 ERPS-Technologie, das Spanning Tree Protocol (802.1s MSTP) und ein redundantes Stromversorgungssystem in das industrielle Automatisierungsnetzwerk des Kunden, um die Systemzuverlässigkeit und Betriebszeit in rauen Fabrikumgebungen zu verbessern. In einem bestimmten einfachen Ringnetzwerk kann die Wiederherstellungszeit der Datenverbindung bis zu 20 ms betragen.
1588-Zeitprotokoll für industrielle Computernetzwerke
Der ALL-SG8626PM eignet sich ideal für Telekommunikations- und Carrier-Ethernet-Anwendungen und unterstützt MEF-Servicebereitstellung und Timing-over-Packet-Lösungen für IEEE 1588 und synchrones Ether
Starke Layer-2-Funktionen
Der Layer-2-Ethernet-Switch ALL-SG8626PM kann für erweiterte Layer-2-Switch-Managementfunktionen wie dynamische Port-Link-Aggregation, 802.1Q getaggtes VLAN, Q-in-Q VLAN, privates VLAN, Multiple Spanning Tree Protocol (MSTP), QoS, Bandbreitenkontrolle, IGMP-Snooping und MLD-Snooping programmiert werden. Durch die Aggregation der unterstützenden Ports ermöglicht der ALL-SG8626PM den Betrieb einer Hochgeschwindigkeits-Trunk-Gruppe, die über mehrere Ports verfügt und auch Fail-Over unterstützt.
Effiziente und vielfältige Verwaltungsmethoden
Für eine effiziente Verwaltung ist der ALL-SG8626PM mit Konsolen-, Web- und SNMP-Managementschnittstellen ausgestattet.
Mit der integrierten webbasierten Verwaltungsschnittstelle bietet er eine benutzerfreundliche, plattformunabhängige Verwaltungs- und Konfigurationsmöglichkeit.
Für die textbasierte Verwaltung ist der Zugriff über Telnet und den Konsolenport möglich.
Für standardbasierte Überwachungs- und Verwaltungssoftware bietet er eine SNMPv3-Verbindung, die den Paketinhalt bei jeder Sitzung für eine sichere Fernverwaltung verschlüsselt.
Intelligenter PoE-Switch mit SFP-DDM-Funktion
Der ALL-SG8626PM unterstützt die SFP-DDM-Funktion (Digital Diagnostic Monitor), die dem Netzwerkadministrator die einfache Überwachung von Echtzeitparametern der SFP-Transceiver ermöglicht, z. B. optische Ausgangsleistung, optische Eingangsleistung, Temperatur, Laservorspannung und Transceiver-Versorgungsspannung.
Technische Daten:
| Model | ALL-SG8626PM |
| Copper Ports | 22-10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| Combo Interfaces | 2x 100/1000BASE-X SFP interface shared with port-23 and port-24; Supports 100/1000Mbps dual mode and DDM |
| Fiber Ports | 2-100/1000BASE-X SFP interfaces, supports 100/1000Mbps dual mode |
| PoE Ports | 1~24-802.3af/802.3at PoE Injector Ports |
| Console Ports | 1 x RS-232-to-RJ45 serial port (115200, 8, N, 1) |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 52 Gbps/non-blocking |
| Throughput | 38.69Mpps @64 bytes |
| Address Table | 8K entries |
| Share Data Buffer | 4 Mb |
| Jumbo Frame | 9600 Bytes |
| SDRAM | 1Gb |
| Flash Memory | 128Mb |
| Flow Control | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
| Reset Button | >2 sec.: Factory default and reset |
| Power Supply | 100~240V AC, 50/60Hz, 4A (max.) |
| Power Consumption | Max. 400 watts/1122 BTU |
| PoE Standards | IEEE 802.3af Power over Ethernet/PSE IEEE 802.3at Power over Ethernet Plus/PSE |
| PoE Power Supply Type | Per Port 52V DC, 300mA. Max. 15.4 watts (IEEE 802.3af) Per Port 52V DC, 600mA. Max. 30 watts (IEEE 802.3at) |
| LED Indicators | Power: Green Solid on- power work normal, off- power disconnected System: Green Blink -work normally, solid on- soft work abnormal, fast Blink – soft upgrade PoE: Yellow Solid on- PoE work normally, Off- PoE doesn’t work, Blink – PoE overload 10/100/1000T RJ45 Interfaces (Port 1 to Port 24): 1000 LNK/ACT (Green) Blink – port connected with data transmission; Solid on- port connected without data transmission 100/1000Mbps SFP Interfaces (Port 22 to Port 24): Green Blink – port connected with data transmission; Solid on- port connected without data transmission |
| EMC | Surge Immunity: 4KV Per: IEC61000-4-5 ESD Protection: ESD Level 4 Per: IEC61000-4-2 EFT Level 4 Per: IEC61000-4-4 |
| Layer2 Functions | |
| Port configuration | Auto-negotiation Flow Control Port Mirror: TX/RX/BOTH; Many-to-1 monitor CPU Mirror Traffic statistics |
| Link Aggregation | Static link aggregation LACP (Dynamic Trunk/Static Trunk) Algorith based on Source/Destination MAC Algorithm based on Source/Destination IP |
| MAC Table | Aging Time Static MAC address Dynamic MAC address management |
| VLAN | 4094 Active VLANs 4094 VID 802.1Q Tag VLAN Port VLAN Protocol VLAN MAC VLAN Voice VLAN 802.1ad Q-in-Q tunneling Private VLAN (Protected port) GARP/GVRP |
| ACL | 256ACLs L2, L3 e L4 Time-based ACL IP ACL MAC ACL MAC-IP ACL User-Defined ACL ICMPv6 |
| Spanning tree | 802.1D Spanning Tree Protocol (STP) 802.1w Rapid Spanning Tree Protocol (RSTP) 802.1s Multiple Spanning Tree Protocol (MSTP) Loop Guard Root Guard TC-BPDU Guard BPDU Guard BPDU Filter |
| Ring Protection | <20ms G.8032 ERPS Ring Fast Ring |
| Multicast | 256 groups IGMP v1/v2/v3 Snooping, Fast Leave MLD Snooping Multicast VLAN IGMP filter MVR Multicast Routing |
| QOS | 8 mapping IDs to 8 level priority queues CoS port-based CoS 802.1p-based CoS DSCP-based Scheduling algorithms SP, WRR, SP+WRR Storm Control (Broadcast, Multicast, Unknown Unicast) Bandwidth control per port SWRR, DWRR for Scheduling Flow Redirect Precedence TOS Rate Limiting (Ingress/Egress) Stri Priority |
| Security Features | Port Security MAC address filter ARP Association (Manual, ARP scanning, DHCP snooping) ARP Protection AAA DAI DoS (Denial of Service) Classification of packages based on: End.MAC, IP End, TCP / UDP Ports, Protocol Type; 802.1x Authentication (port-based e MAC-based) TACACS/TACACS+ Authentication RADIUS Authentication DHCP Filter Guest VLAN SSLv2/SSLv3/TLSv1 SSHv1/SSHv2 Restriction of WEB access based on: IP Address, And. MAC and Port; Port Isolation Loopback detection |
| Management | SNMP v1/v2c/v3 with Full Private MIBs RMON 4 groups WEB (HTTP/HTTPS) CLI (Telnet, Console, SSHv1/v2) Firmware upgrade via console/web/TFTP Configuration Backup/Reload Dual Firmware LLDP Configuration Export/Import CDP Aware OAM (IEEE802.3ah) CFM (IEEE802.1ag) sFlow |
| Synchronization, IEEE1588 | Support IEEE1588v2 transparent clock |
| Other Features | DNS Client DHCP Relay DHCP Client DHCP Snooping DHCP Option 66 DHCP Option 67 DHCP Option 82 NTP/SNTP Client UPNP UDLD |
| PoE management | Total PoE power budget control Per port PoE function enable/disable PoE admin-mode control PoE port power feeding priority Per PoE port power limitation PD classification detection PD alive check PoE schedule Soft-reboot PoE Non-stop |
| Maintenance | Cable Diagnostics Ping SFP DDM (Digital Diagnostics Monitoring) Thermal protection System log (Local and Remote) Memory and CPU Monitoring |
| Layer 3 functions | |
| Static Routing | IPv4 Unicast: Static Routing(Software Base) IPv6 Unicast: Static Routing(Software Base) |
| IPV6 | IPv6 neighbor discovery (ND) Path maximum transmission unit (MTU) discovery Internet Control Message Protocol (ICMP) version 6 TCPv6/UDPv6 Ping6 Telnet(v6) Http/Https Interface IPV6 ACL IPV6 |
| Dimension | 440x290x44.5 mm |
| Weight | 4.5 kg |
| Working Temperature | -10 °C to 45 °C |
| Storage Temperature | -20 °C to 70 °C |
| MTBF | 50,000hrs |
