Highlights:
- PoE und Power via Zweidraht
- IEEE802.3af
- Datenrate max. 200Mbps
- Maximale Distanz: 500m via Zweidraht
- Am Master wird ein ein 48VDC~57VDC Netzteil benötigt welches dabei ist, optionale Netzteile siehe Zubehör.
Überblick

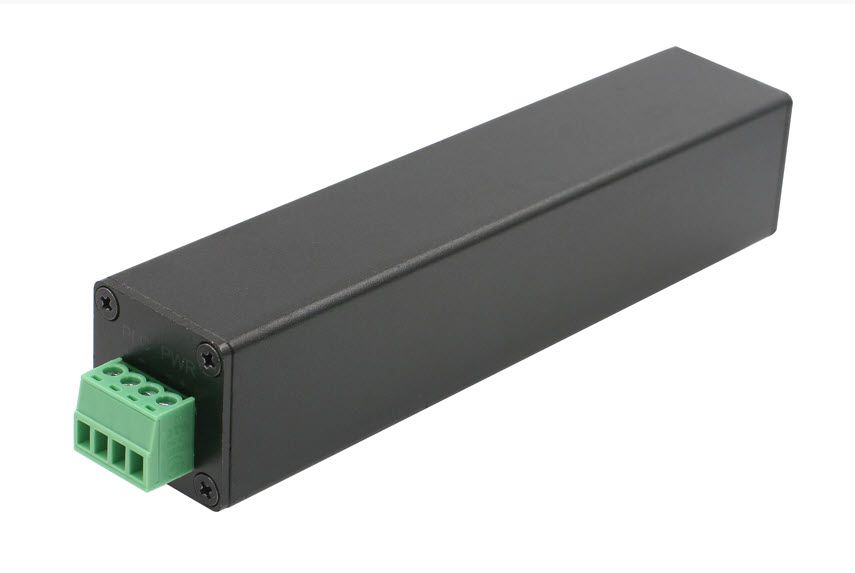

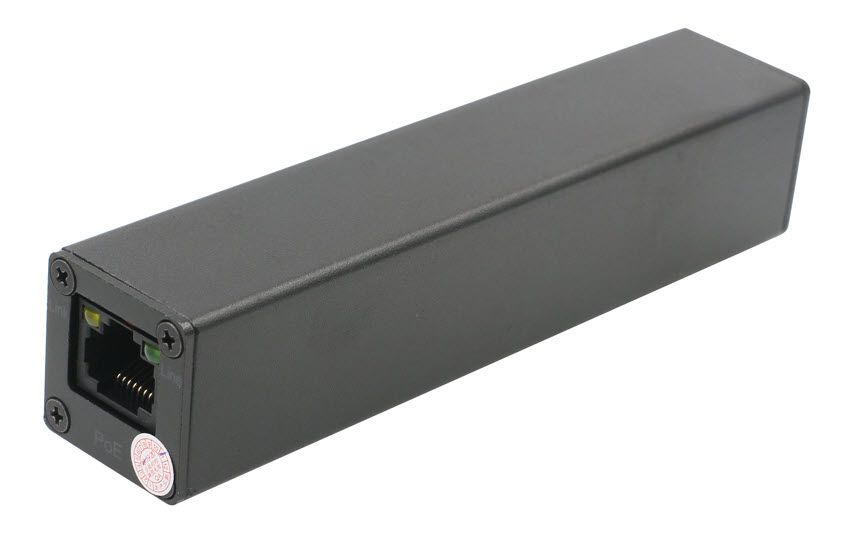

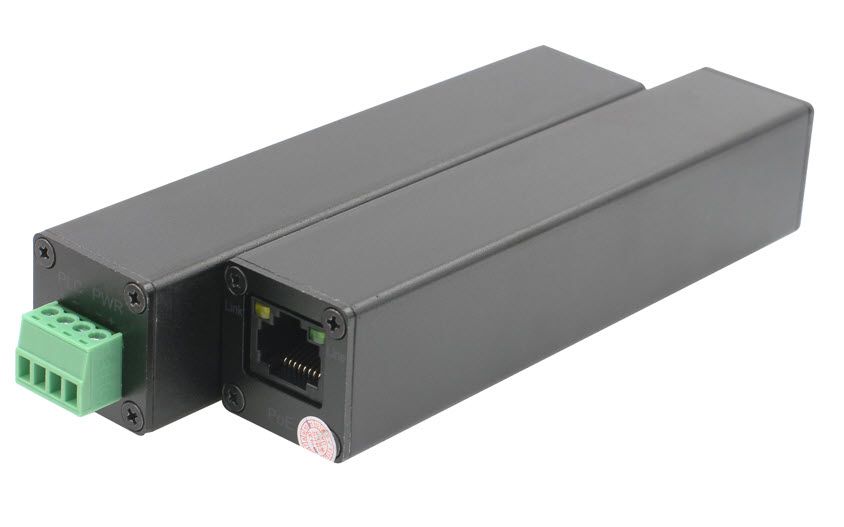

Das ALL-MC302P2WIRE Set bietet Ihnen die Möglichkeit sowohl Daten als auch PoE über eine 2draht-Verbindung aufzubauen. Die Max. Kabellänge kann max. 500m betragen. Der Master muß mit einem Netzteil mit Strom versorgt werden und speist sowohl den Slave Adapter als auch das PoE Endgerät am Slave mit Daten und Strom. Das Set ist geeignet, um analoge Systeme durch eine existierende Kabel Infrastruktur aufzurüsten. Die kompakt Größe der Medienconverter eignet sich perfekt um alte Türstation durch eine neue IP Türstation zu ersetzen.

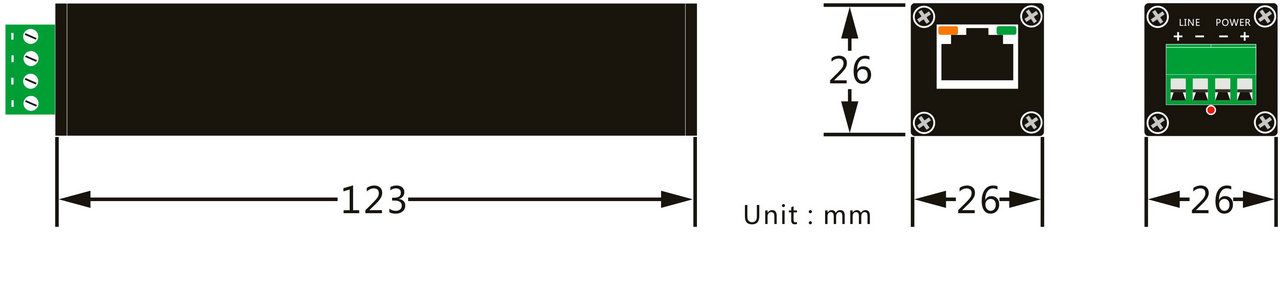

Abmessungen:

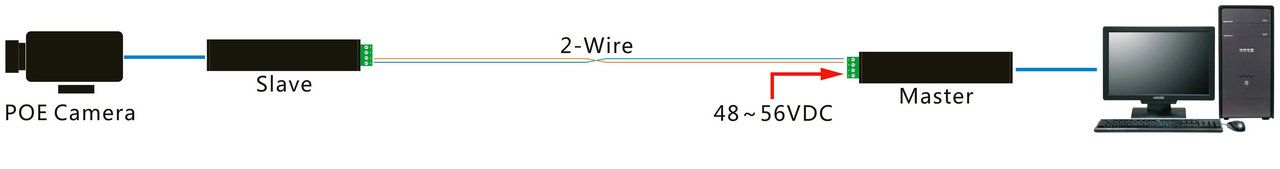

Anschlussdiagram:

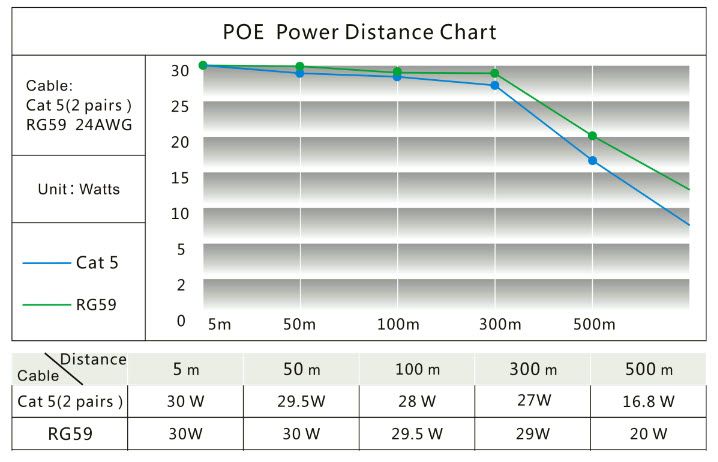

PoE Leistungsdiagramm:
Technical Details:
Ethernet | |
| Netzwerk Standards | IEEE 802.3 10BaseT |
| Up down Agreement | CSMA/CA |
| Transmission / Rate | 500Mbps Physical Bandwidth 88Mbps Transmission Speed |
| Cabling | Cat5 or above |
| Maximum Distance | 100m |

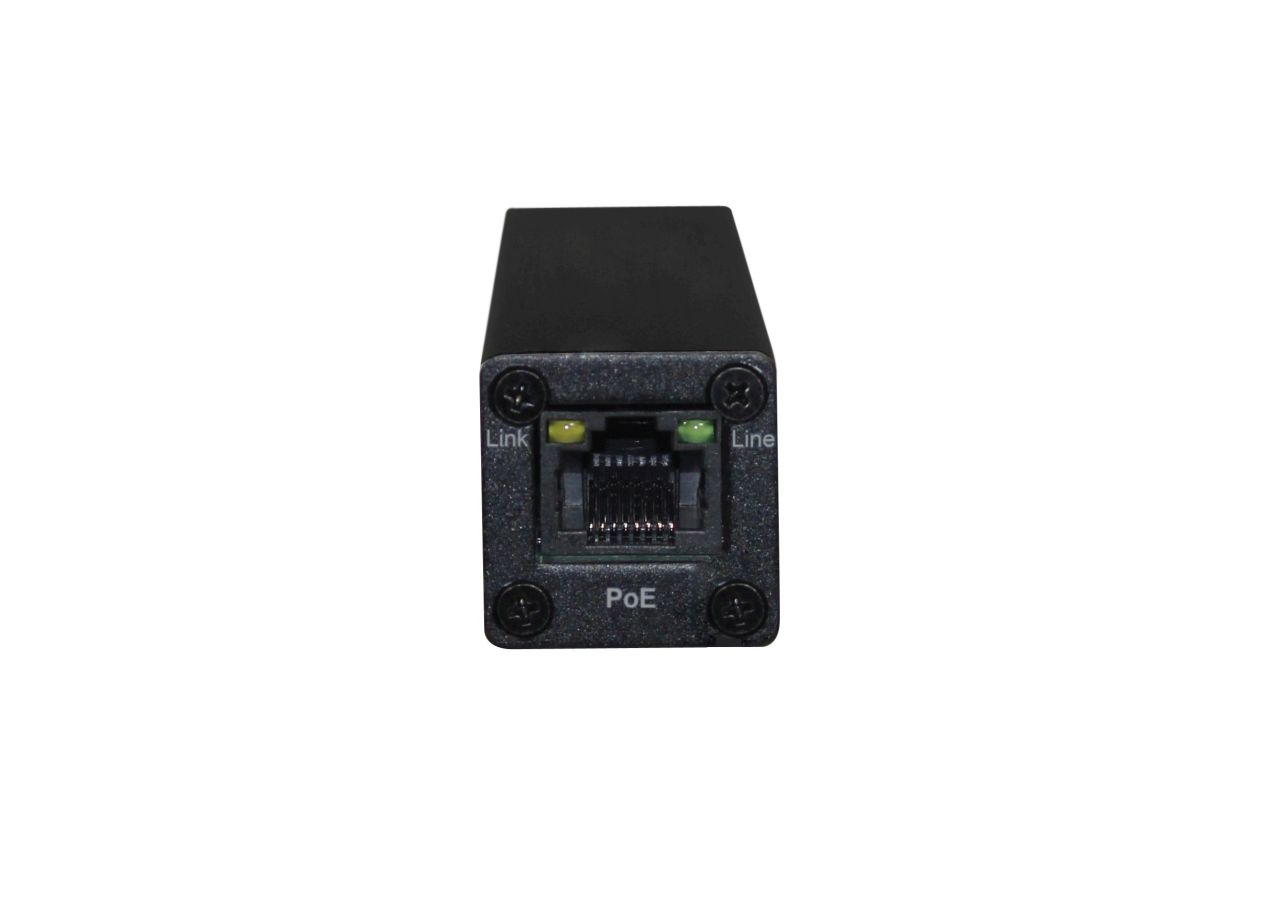

| Connector | 1x RJ45 |
Twisted Pair | |
| Cabling | Twisted pair |

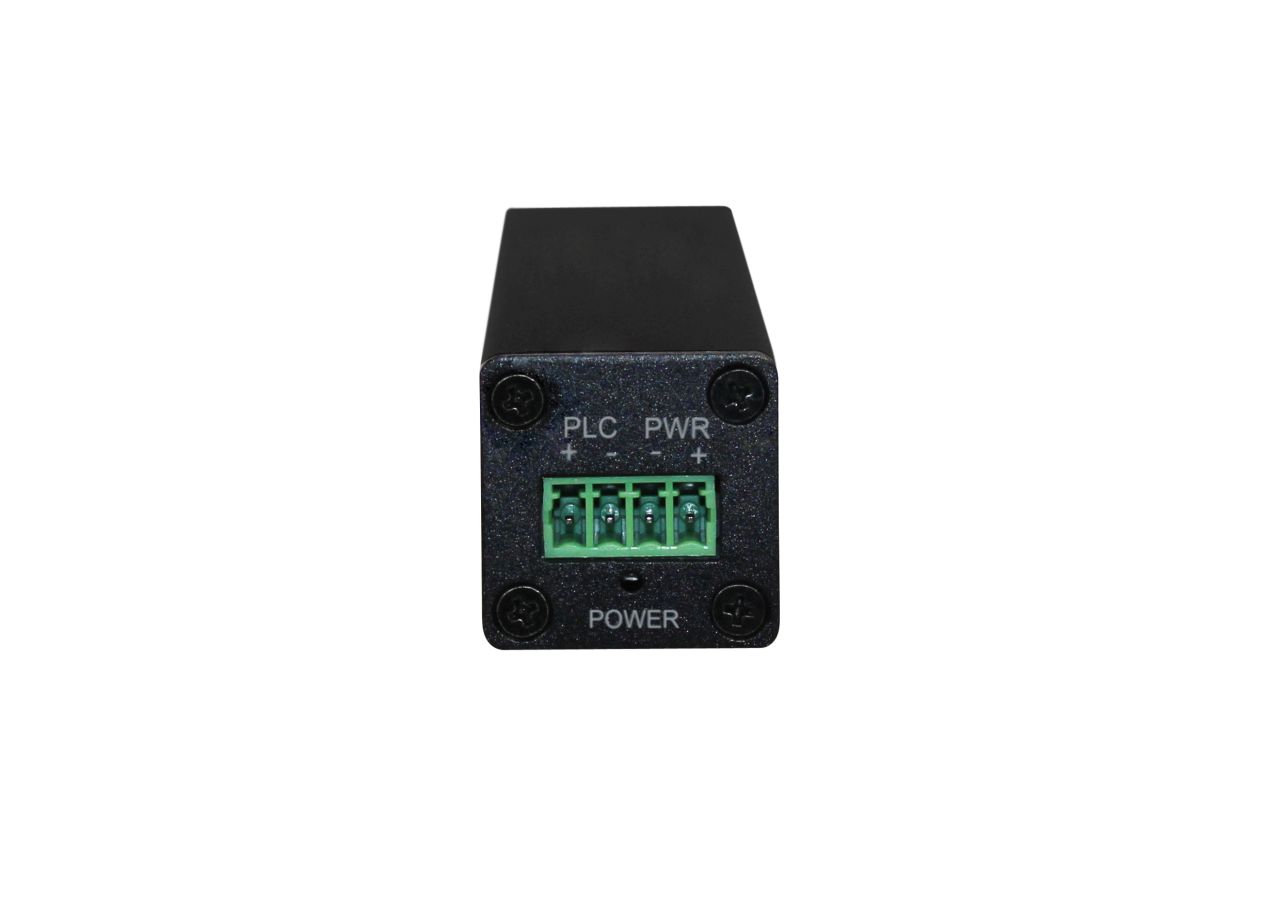

| Connector | 2-pin terminal block |
| Distance | up to 500m@24AWG |
| Datarate Downlink | Up to 500Mbps |
| Datarate Uplink | Up to 500Mbps |
| Technology | Powerline Communication (PLC) |
Electric and Mechanical | |
| Input Power | 48-57VDC (Terminal Block) |
| Power Consumption | ?3.5W / PC |
| PoE Standard | IEEE802.3af |
| Output Power | Standard 48VDC; IEEE802.3af |
| Port | RJ45 |
| Dimmension (W x D x H) | 123mm x 26mm x 26mm |
| Weight | 0,25kg |
| Casing | Aluminium Case |
Environmental | |
| Operating Temperature | -20°C to 60°C |
| Relative Humidity | <95% (Non-condensation) |
